Что вы сможете решить после чтения
Вы сможете организовать обмер так, чтобы по результату восстанавливалась геометрия объекта, размеры проверялись независимыми связями, а проектировщику не пришлось угадывать расположение проёмов и инженерных точек.
Качественный обмер — это не обход комнат с рулеткой, а небольшая измерительная система. Сначала создают понятную полевую схему, затем последовательно фиксируют геометрию и высоты, замыкают размерные цепочки и только после этого переносят данные в чертёж. Если записывать отдельные цифры без порядка, уже через несколько часов становится непонятно, к какой грани относится размер.
Определите задачу и момент измерений
До выезда перечислите решения, которые будут опираться на обмеры: планировка, отделка, инженерные сети, встроенная мебель, расчёт площади или обследование. От этого зависит детализация. Для предварительной расстановки мебели и для изготовления стеклянной перегородки нужны разные исходные данные и точность.
Зафиксируйте состояние объекта: до демонтажа, после демонтажа, по черновым либо готовым поверхностям. Старую облицовку нельзя считать положением несущей стены, а размер ниши до штукатурки нельзя использовать для выпуска готового шкафа без контрольного замера.
Инструменты и их назначение
| Инструмент | Для чего подходит | Ограничение |
|---|---|---|
| Рулетка | Короткие размеры, простенки, толщины и контрольные замеры. | Длинное полотно провисает; результат зависит от натяжения и точки отсчёта. |

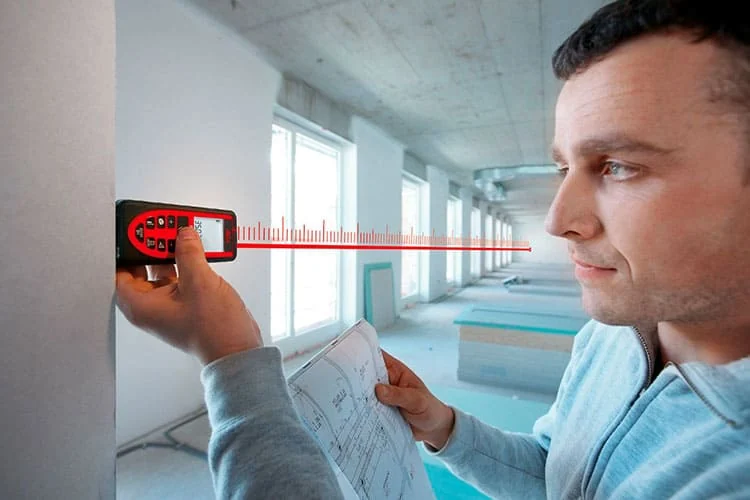

| Лазерный дальномер | Общие длины, высоты и расстояния между доступными поверхностями. | Нужна устойчивая точка опоры; луч может плохо читаться на стекле, зеркале и сложной поверхности. |
| Лазерный уровень | Единый горизонт, перепады пола и потолка, высотные привязки. | Не заменяет запись отметок и контроль положения прибора. |
| Угольник и короткий уровень | Локальная проверка углов, откосов и небольших элементов. | Не описывает геометрию всей комнаты. |
| Фотоаппарат или телефон | Контекст, узлы, маркировка и последовательность обхода. | Перспектива фотографии не даёт точного размера без специальной методики. |
| Лазерный сканер | Плотная пространственная фиксация сложной формы. | Требует обработки, контроля сшивки и подготовки чертежей; не отменяет постановку задачи. |
Перед началом проверьте заряд, единицы измерения, выбранную точку отсчёта дальномера и состояние рулетки. Для ответственных измерений полезно сравнить дальномер с контрольным отрезком. Если прибор выдаёт нестабильные значения на одной поверхности, причину выясняют, а не усредняют случайные цифры.
Подготовьте полевую схему
Нарисуйте план от руки без попытки выдержать масштаб. Присвойте помещениям номера, обозначьте направление обхода и оставьте место для размеров. Сложные стены вынесите отдельными фрагментами. Окна, двери, ниши, колонны, шахты и стояки изображайте одинаковыми условными знаками.
Выберите понятные исходные точки. Для помещения это могут быть внутренние грани стен; для фасада — оси или углы; для высот — единый условный горизонт. Не меняйте систему в середине работы. Если размер снят до облицовки, подпишите это рядом.
Пошаговая последовательность обмера
1. Общий обход
Пройдите объект без измерений. Сопоставьте фактическую планировку с имеющимися документами, найдите закрытые зоны, перепады уровней, нестандартные углы и инженерные ограничения. Решите, какие стены потребуют развёрток и где понадобятся повторные точки контроля.
2. Основной контур и смежность помещений
Начинайте с общей геометрии, а не с розеток. Снимите длины стен, положение проёмов и связи между комнатами. Для замкнутого контура записывайте как общие размеры, так и цепочки отдельных участков. Не продолжайте, если цепочка явно не сходится: позже найти ошибочную цифру будет сложнее.
3. Проёмы и простенки
Для каждого окна и двери фиксируйте ширину и высоту проёма, расстояния до соседних граней, глубину откосов и высоту подоконника. Если стороны заметно различаются, измеряйте в нескольких местах. Отмечайте существующие рамы и отделку, чтобы проектировщик понимал, к чему относится размер.
4. Высоты и уровни
Одной высоты комнаты недостаточно. Проверьте несколько характерных точек, низ балок и коробов, верх проёмов, подоконники, ступени и перепады пола. При необходимости задайте лазерным уровнем условную отметку и измеряйте отклонения относительно неё. Это позволяет согласовать потолки, двери, мебель и инженерные трассы.
5. Конструктивные элементы
Привяжите колонны, пилоны, балки, ригели и видимые швы конструкций. Не называйте стену несущей только по толщине: на плане достаточно зафиксировать фактическую геометрию и указать, что статус конструкции требует проверки по проекту или обследованию.
6. Инженерные точки
Стояк, выпуск канализации, вентиляционную решётку, щит и ввод нельзя обозначать значком «примерно здесь». Нужны расстояния до устойчивых граней и высота. Для круглой трубы уточните, к чему дан размер — к оси или наружной поверхности. Отдельно отметьте ревизии, счётчики, запорную арматуру и зоны, доступ к которым должен сохраниться.
7. Диагонали и дополнительные связи
В прямоугольном на вид помещении снимите диагонали. В сложной геометрии используйте дополнительные расстояния между характерными точками, чтобы положение углов определялось однозначно. Дуга без радиуса и опорных точек, а также наклонная стена без связей не восстанавливаются по одной длине.
8. Фотофиксация
Снимайте помещения в порядке обхода. На полевой схеме ставьте номер и направление кадра. Делайте общий вид, затем узлы. Для дефекта добавляйте масштаб, но не закрывайте им повреждение. Фотография должна помогать понять запись, а не заменять размер.
Как записывать размеры без путаницы
- используйте одну единицу измерения во всём комплекте;
- не записывайте размер без выносной линии или понятной подписи;
- различайте ось, грань и чистовую поверхность;
- сомнительный результат измерьте повторно и отметьте как проверенный;
- не исправляйте цифру так, чтобы исходное значение стало нечитаемым;
- помечайте недоступные и предполагаемые участки отдельно от измеренных;
- голосовые заметки и память используйте только дополнительно к схеме.
Контроль качества до ухода с объекта
Полевой комплект проверяют на месте. Попытайтесь мысленно построить план только по записям. Для каждой комнаты должны определяться положение углов, проёмов и связь с соседними помещениями. Суммы размерных цепочек сравните с общими длинами. Проверьте диагонали, высоты и привязки инженерии.
Полезно назначить несколько независимых контрольных размеров, которые не участвовали в основной цепочке. Если построенная геометрия им не соответствует, ищите ошибку до ухода. Для большого объекта второй специалист может выполнить выборочную независимую проверку.
Перенос в цифровой чертёж
Не выравнивайте стены автоматически до прямых углов, если измерения показывают иное. Сначала постройте фактическую геометрию, проверьте замыкание и только затем создавайте условную проектную основу. Любое осознанное упрощение должно быть обозначено.
Храните связь цифрового файла с полевой схемой и фотографиями. Укажите состояние объекта, единицы, принятый ноль и недоступные зоны. Если после повторного выезда размер изменён, сохраняйте историю версии, чтобы корректировка попала во все зависимые разделы.
Кто должен проверить цифровой план
Первую проверку выполняет тот, кто был на объекте: только он помнит условия измерения и может распознать неверно перенесённую выносную линию. Затем план полезно передать проектировщику, который будет им пользоваться. Он проверит, хватает ли данных для планировки, мебели и инженерных разделов. Вопросы закрывают до начала проектирования, пока повторный доступ к объекту ещё можно организовать без остановки работ.
Ошибки, из-за которых приходится выезжать повторно
- измерены стены, но не положение окон и дверей;
- есть ширина проёма, но нет высоты и простенков;
- не сняты диагонали в помещении с непараллельными стенами;
- высота комнаты записана только в одной точке;
- стояки и шахты нарисованы без размеров;
- смешаны размеры до и после отделки;
- фотографии не связаны с планом;
- не отмечено, что часть помещения была закрыта мебелью или облицовкой.
Итоговый чек-лист
- Определите назначение, точность и стадию объекта.
- Создайте нумерованную полевую схему и единый порядок обхода.
- Снимите общий контур, цепочки, проёмы и высоты.
- Привяжите конструктивные и инженерные элементы.
- Добавьте диагонали и независимые контрольные размеры.
- Свяжите фотографии с точками на плане.
- Проверьте замыкание до ухода с объекта.
- Перенесите данные без искусственного выравнивания и сохраните исходники.
Прямой ответ: правильный обмер — тот, по которому другой специалист может однозначно восстановить фактическую геометрию и проверить ключевые размеры. Для этого важны не только точные приборы, но и последовательность, замкнутые связи, единая система отсчёта, фотофиксация и контроль на объекте.
Нормативная основа
- ГОСТ Р 21.101-2026 — общие требования к выполнению проектной и рабочей документации.
- Статья 26 Жилищного кодекса РФ — состав документов для согласования переустройства и перепланировки.
- Статья 24 закона № 218-ФЗ — требования к кадастровому техническому плану и его назначение.
